低床免震システム

低床免震システムの構成は、地震の揺れを減衰、復元（元の位置に戻す機能）を有する免震装置（支承）とユニット化された床部材（フレーム、配線溝を有するコンクリートモルタル製の床材、表面仕上材）からなり、床表面仕上げ材までの高さを190～200mmと低く抑え、既存の建物に適用しやすい仕様になっています。

• メンテナンスフリー

油圧や電力などを使用しないシステム。そのため、補器類がなく設置後のメンテナンスは不要です。

• 低床設計

床仕上げ面までの高さを200mm（低床免震システムの場合）に抑えました。既存のOAフロアのリニューアルにも最適です。

• レイアウトフリー

積載物の位置や重量が変わっても、一定の免震効果を発揮します。設置後のレイアウト変更も自由です。

• 減衰力

交差するレール溝によってボールがころがる時に適度な「摩擦力」を発生させ、地震力を吸収します。

• 復元力

中央に向けて勾配の付いたレール溝により、常にボールが元の位置に戻ります。
特許第4517359
特許第4775808

ゆれガードクロス（床免震用Ｇタイプ）を標準。
標準の装置単体の外形は、幅600mm×奥行600mm×高さ120mm

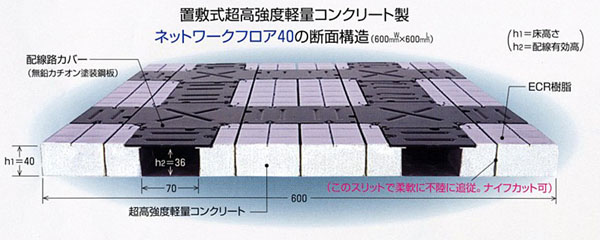

低床化と、強度確保、歩行感の向上を実現するため、コンクリートモルタル製の置敷式溝配線タイプ「ネットワークフロア」（共同カイテック社製）を採用しています。強度がありながら薄型で、フレキシビリティに富むのが特長。これにより床面仕上げ高さがＦＬより190～200の設定が可能となっています。

● スピーディな施工が可能
● 床仕上げ面までの高さ200mm以下を実現、既存フロアの免震リニューアルにも対応
● 耐火性・耐久性も保証済。また、リユース・リサイクル性にも優れる
● 配線溝、コンセントなどアクセサリー類も充実

支承設置から床表面仕上げまで、本システムは、免震装置（支承）設置から床面仕上げまで一貫した施工管理体制によりスピーディに行います。

• 材料搬入・床面の清掃

室形状、内法寸法の調査

• 墨出

支承設置位置の通芯／ボーダーライン位置の確認

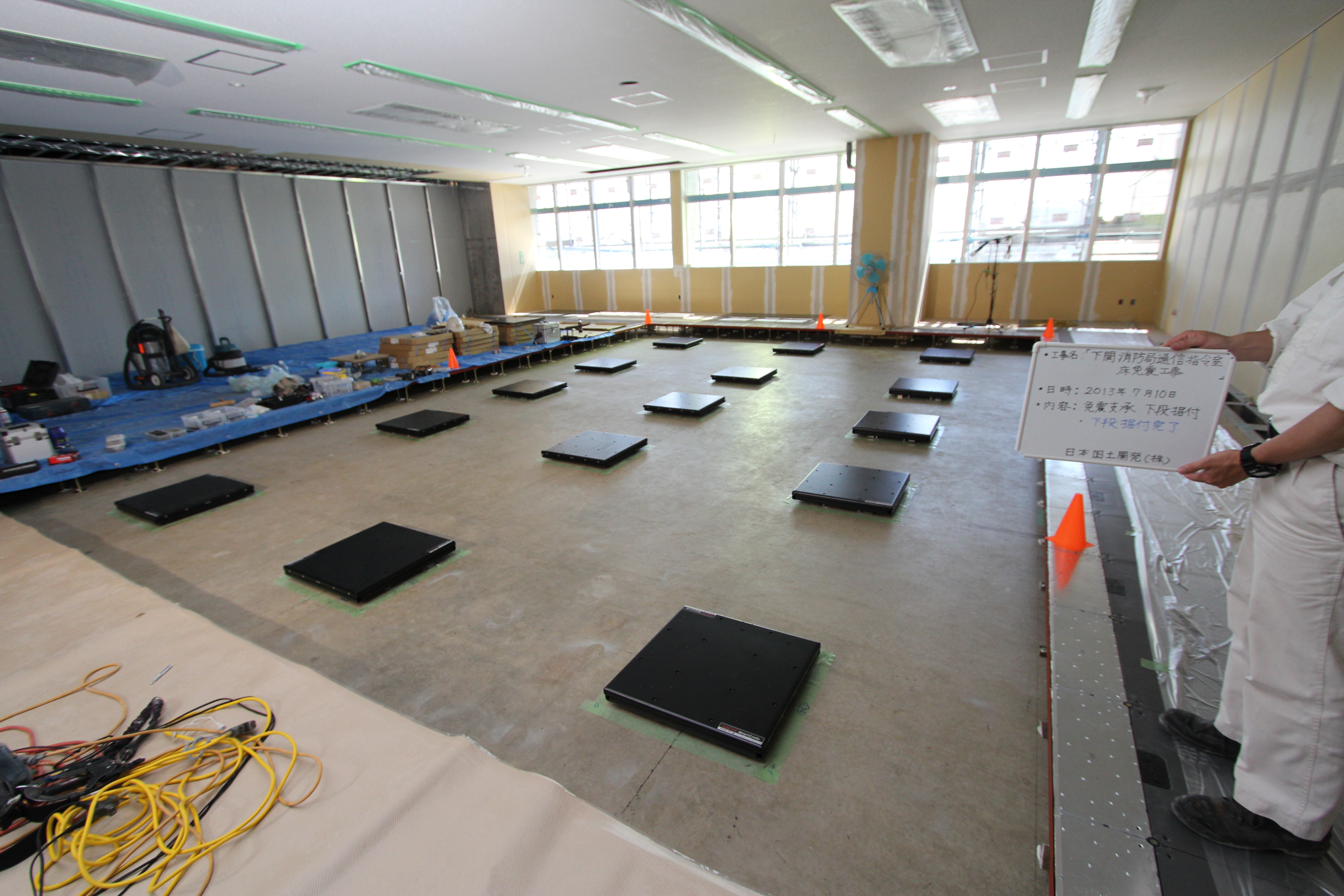

• 支承下段の設置

下段分の方向を揃えて墨にしたがって設置（必要に応じてアンカー施工）

• 支承上段の設置・連結

下段に重ねて上段を連結

※上段の方向を揃える（下段可動方向と直交方向）

（必要に応じてアンカー施工）

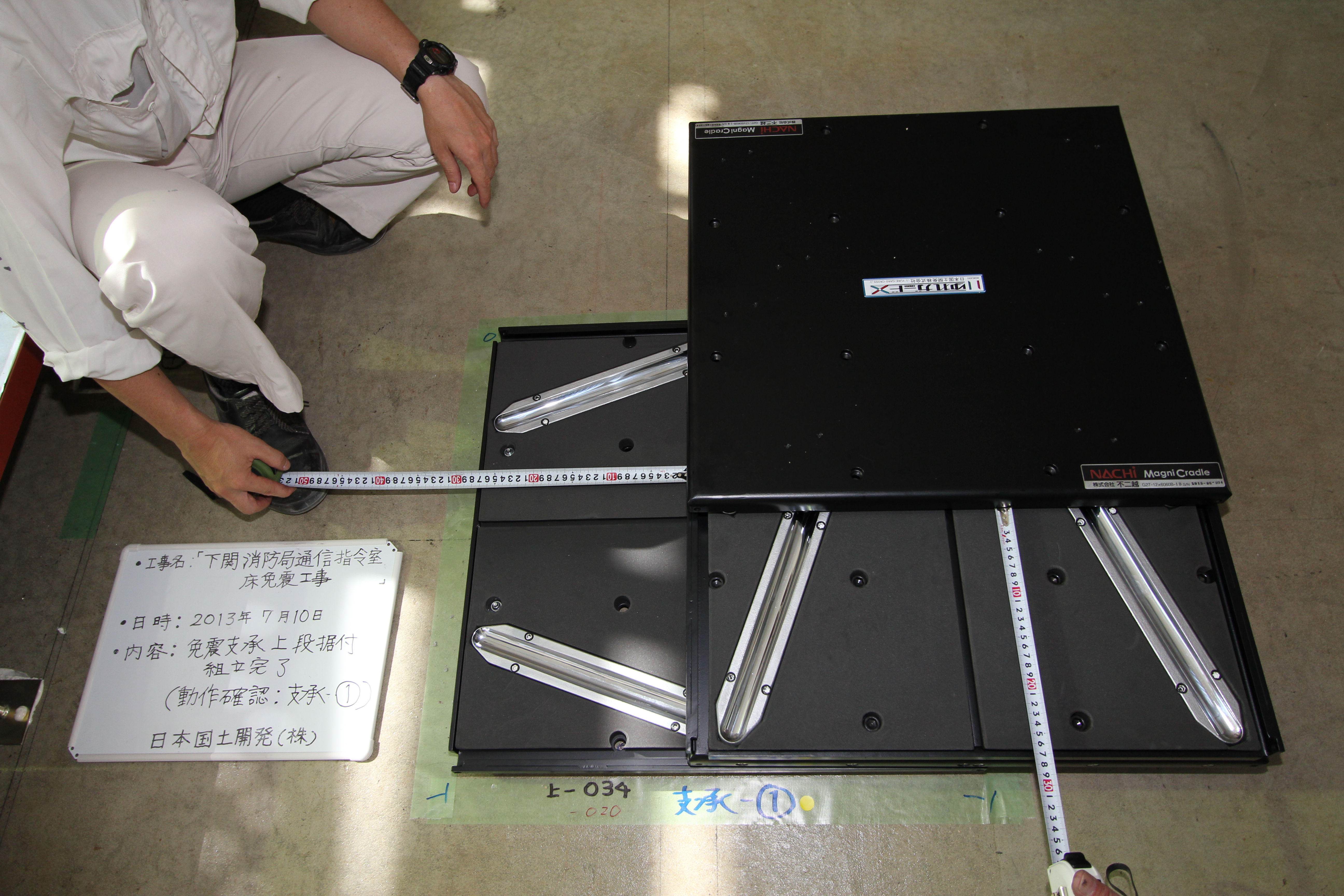

• 支承の動作確認

設置後の支承全数を工事管理者が確認／方向性、動作状況、設置位置

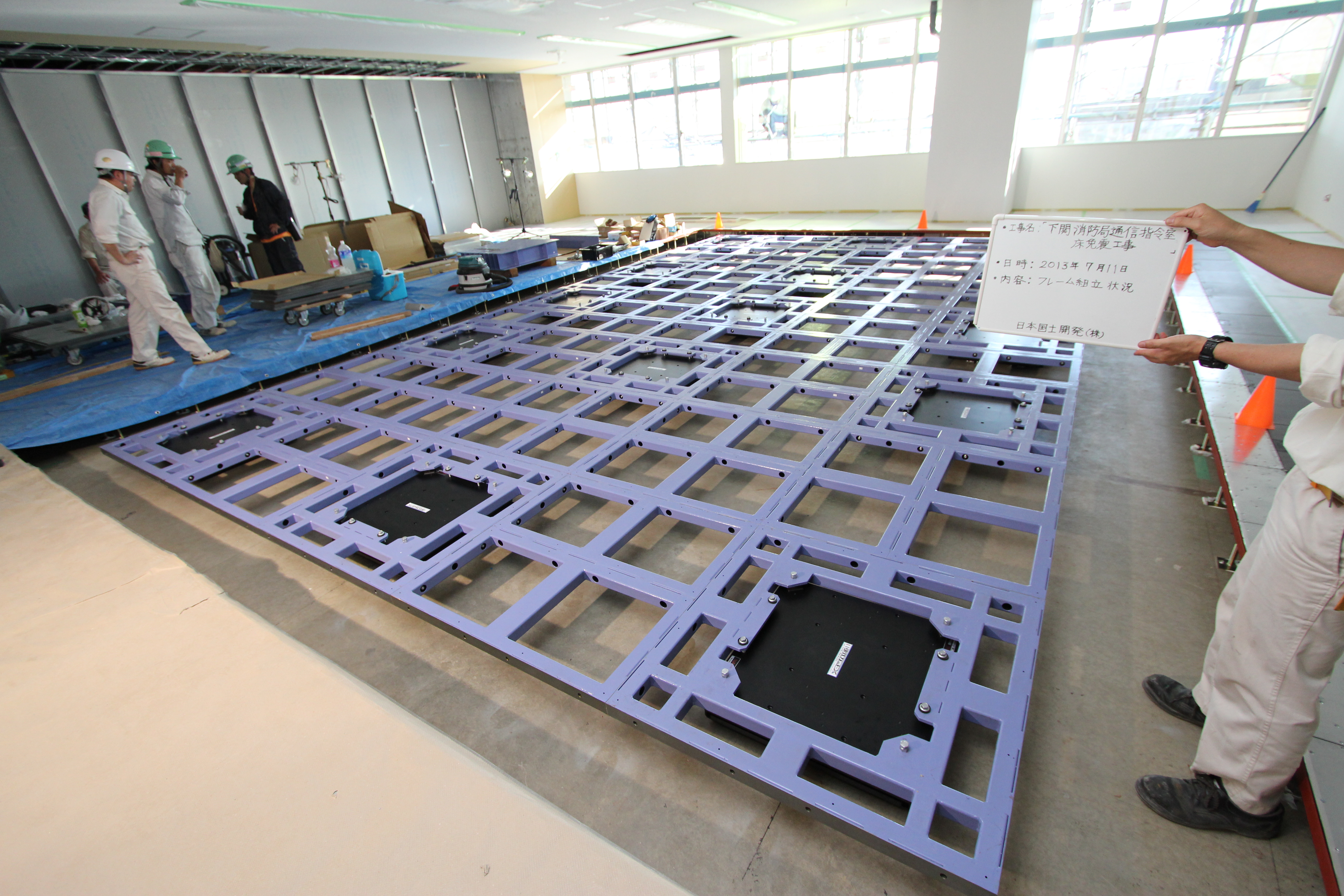

• 支承フレーム取付・レベル確認

支承フレームをかぶせてフレーム天端隅部4点を所定のレベルに調整（アジャストボルト4点にて）

• 中継フレーム取付

支承フレーム間を中継フレームにて連結・組立（ジグを用いて上面フラットかつ直角に）

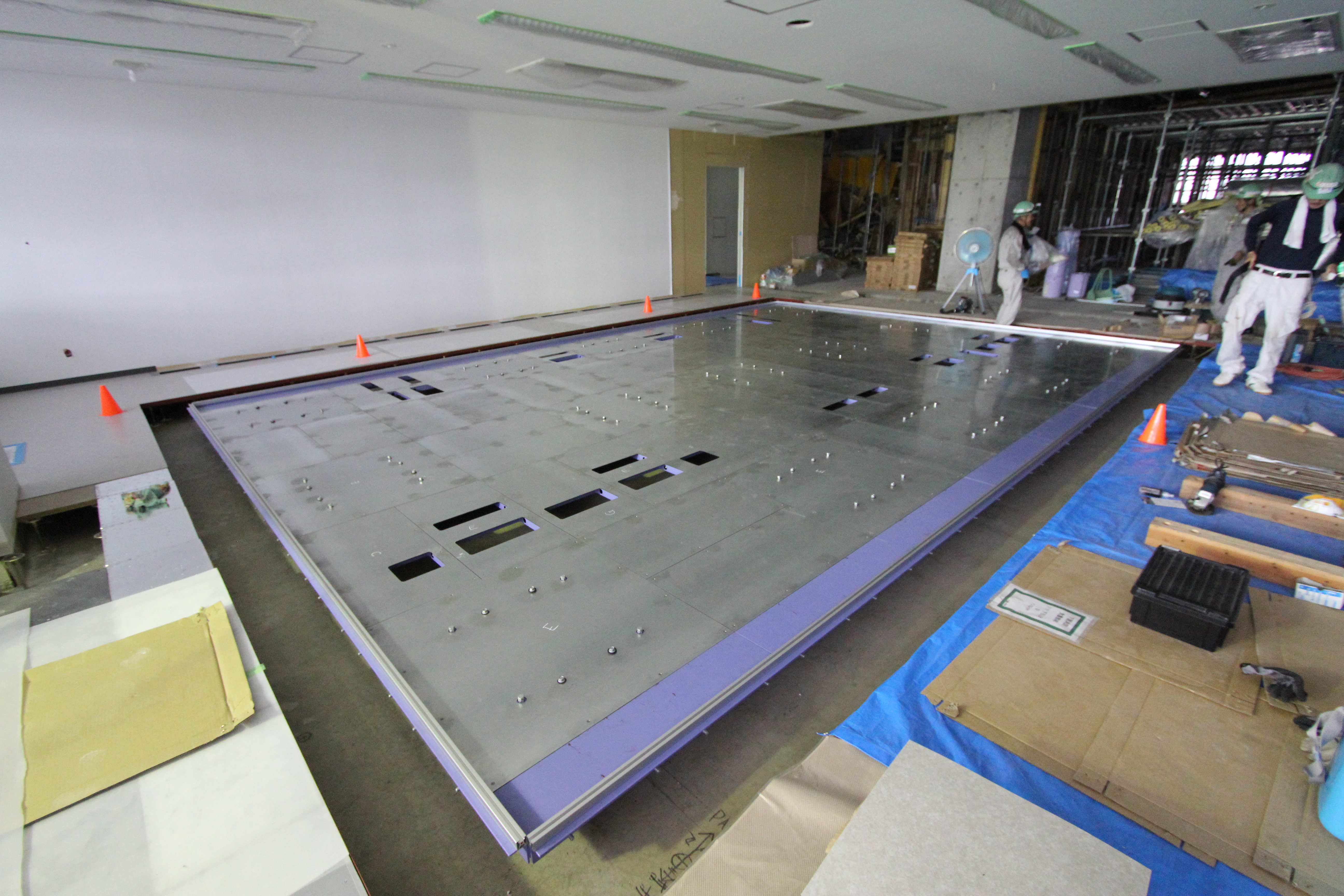

• 下地鋼板の敷設

フレーム上面に下地鋼板を敷設（タッピングビス止め）

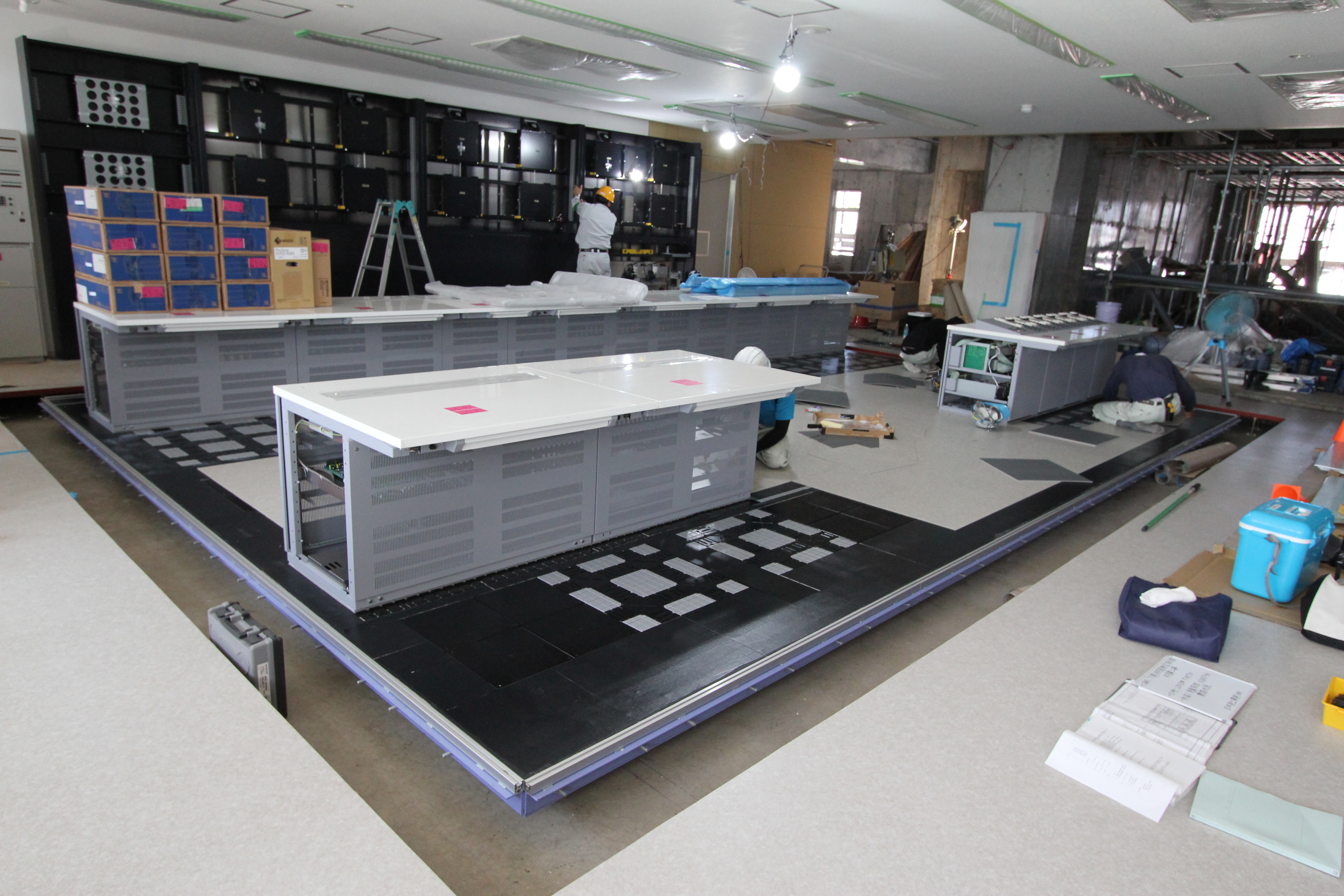

• 床仕上げ材（FAF）の施工

アンダーシート、基部床材、配線ボックス、ジャンクションカバー等

固定床部、ボーダー部など順次施工

• さいたま合同広域Ⅱ-１工区 １８階
• 御代田町複合文化施設 電算室
• 東村山保・文化センター 電算室
• 京王流通倉庫㈱中野林倉庫 電算室
• コロナ電算室

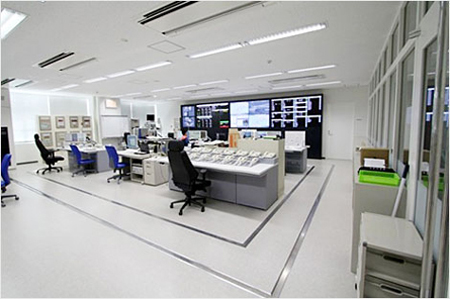

• 豊明市消防庁舎 通信司令室
• 尾野花沢消防庁舎 通信司令室
• 渡島信用金庫 電算室
• 某自動車メーカー四輪開発センター ＲＰ装置室（低床免震システム）
• 某ガス会社エネルギーコントロールルーム（低床免震システム）

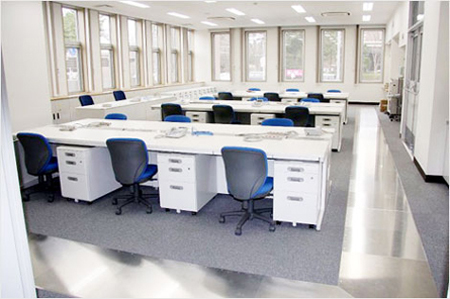

• 成田市赤坂消防庁舎 事務室（低床免震システム）
• 下関消防局・中央消防署合同庁舎の通信司令室（低床免震システム）
